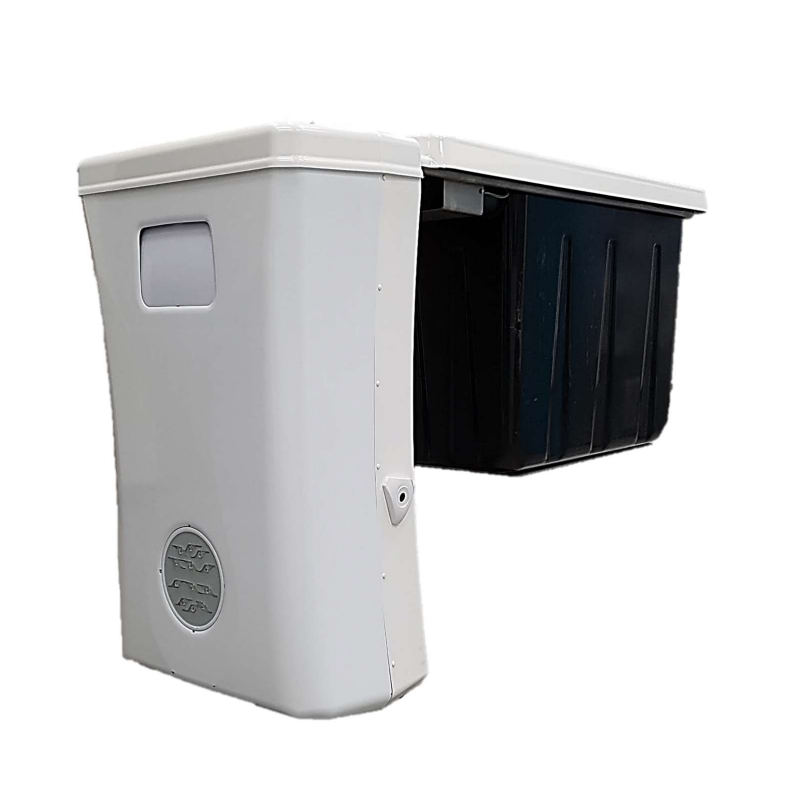

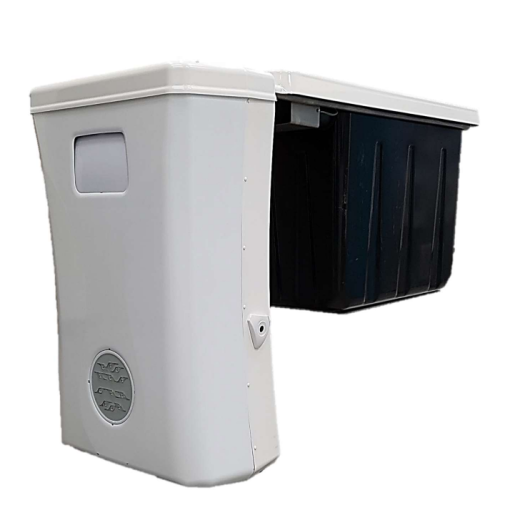

Bloc cavalier standard sans découpe WELTICO

Bloc cavalier standard sans découpe WELTICO
Bloc cavalier standard sans découpe WELTICO
2 220,00 € TTC
Expédition sous 5 à 10 jours
Expédition sous 5 à 10 jours
Livraison gratuite pour la France métropolitaine. Livraison gratuite pour la France métropolitaine.
Garantie 2 ans, moteur 5 ans sauf roulement et condensateur Garantie 2 ans, moteur 5 ans sauf roulement et condensateur

Le Bloc cavalier Weltico est un produit qui associe technique et esthétique pour une pose facile et une filtration optimisée.

facbrication françaiseFabrication Française

En savoir plus sur : Bloc cavalier standard sans découpe WELTICO

En savoir plus sur : Bloc cavalier standard sans découpe WELTICO

Le Bloc Cavalier Weltico, le tout en un sans découpe

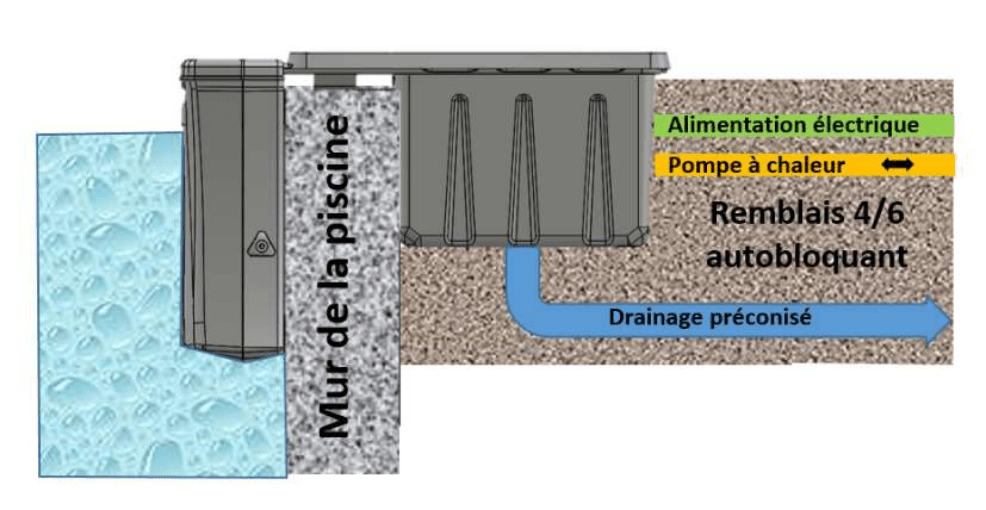

Le Bloc Cavalier se pose à "cheval" sur la structure de votre bassin. D'où l'intitulé "Bloc Cavalier".

Ainsi, le local technique doit se reposer sur un sol stabilisé avec du sable ou du gravier. La partie avant contenant les filtres, repose sur la paroi de votre piscine sans aucun danger pour les liners.

Le bloc doit être sceller à l'aide de fixations, cheville + vis (non fournis), au niveau de la structure du bassin, au travers du châssis.

Schema bloc cavalier côtéschema bloc cavalier face

Schema bloc cavalier dessus

Le passage des tuyaux traversant le local, notamment pour l'alimentation hydraulique de votre pompe à chaleur doit se faire avec les joints hublot fournit avec le kit.

Schéma intérieur bloc cavalier

Raccordement électrique du Bloc Cavalier :

Tout d'abord, couper le disjoncteur. Le branchement de l'alimentation doit se faire suivant le croquis ci-dessous. L'alimentation du coffret est l'unique branchement que vous devrez effectuer. Le bloc étant pré-câblé et prêt à fonctionner après l'alimentation.

ATTENTION : l'installation électrique doit respecter les normes en vigueur, NFC 15-100.

Schema branchement bloc cavalier

Raccordement hydraulique pour pompe à chaleur :

Le local dispose d'un système by-pass pour pompe à chaleur. Ce système est bouché d'origine. Pour l'utiliser, il vous suffit de découper le tube PVC de diamètre 50 mm au plus près des bouchons, puis raccorder avec un manchon femelle/femelle de diamètre 50 mm l'aller/retour de votre pompe à chaleur.

Schema raccordement hydraulique

La mise en service :

Plusieurs modes sont disponibles :

  • Le mode de filtration manuel met la pompe en fonctionnement 24/24h.
  • Le mode de filtration automatique fait fonctionner la pompe sur les plages horaires préalablement paramétrée.

Pour régler l'heure, il vous suffit de tourner la grande aiguille dans le sens indiqué jusqu'à l'heure souhaité. La plage de fonctionnement se règle quand à elle, à l'aide de picots à pousser vers l'extérieur. Exemple photo ci-dessous ou la pompe fonctionne de 20 heures à minuit.

Horloge bloc cavalier weltico

Caractéristiques côté façade :

  • 1 cuve de 800 x 600 x 550 mm
  • 2 buses de refoulement gamme DESIGN
  • 2 cartouches C3, filtration maxi 22 m3/h
  • 1 capot de série à habiller pour une harmonisation parfaite avec votre terrasse ou votre plage
  • Eclairage à LEDs 6 blancs

Caractéristiques côté local :

  • 1 pompe PHT haute température
  • 1 By-Pass PAC inclus
  • 2 cartouches C3 Weltico (jusqu'à 50 m3)
  • 1 coffret électrique avec module On.e

Fiche technique Bloc cavalier standard sans découpe WELTICO

Fiche technique

Référence : BC5001
Garantie : 2 ans, moteur 5 ans sauf roulement et condensateur
Type de produit : Groupe de filtration
