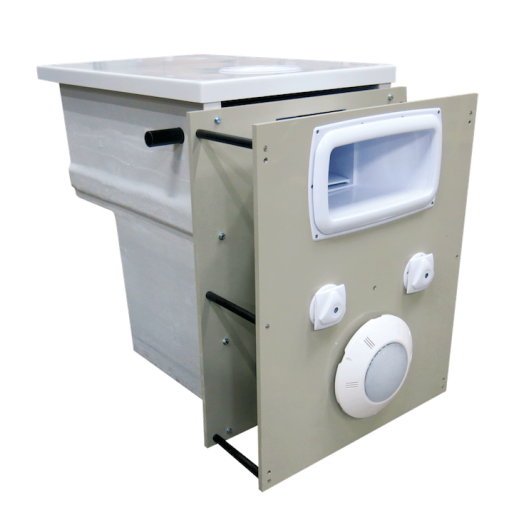

Mur filtrant miroir FILTRINOV GS14M avec By Pass et Electrolyseur au sel

Le Mur filtrant miroir GS14M, avec By Pass et Electrolyseur au sel

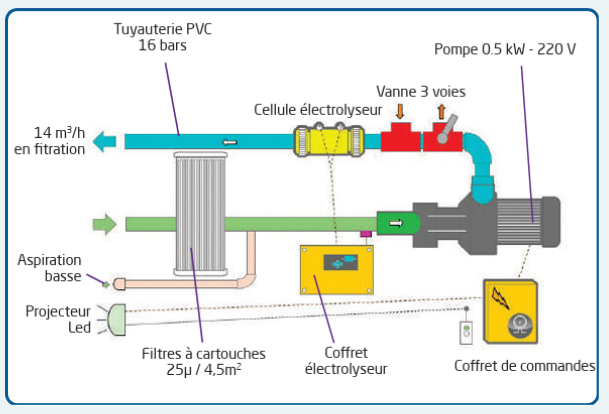

Le Mur filtrant miroir GS14M est un équipement complet qui s'installe facilement, comprenant une partie enterrée qui contient le boîtier de commande, l'électrolyseur au sel, le By Pass, et la cartouche de filtration et une partie immergée qui contient le skimmer, les buses de refoulement, le projecteur LED ainsi que l'aspiration.

Idéal pour les piscines en blocs polystyrène, blocs à bancher béton ou parpaings.

Cet équipement contient :

• Un capot amovible avec une sécurité mécanique
• Un boîtier de commande pour la filtration (automatique ou manuel) et l'éclairage
• Une cartouche de filtration amovible avec paniers ramasse feuilles
• Skimmer grande meurtrière pour aspiration
• 2 buses de refoulement orientables
• Projecteur LED + Télécommande
• Trop plein
• Aspiration basse

Mise en place du Mur filtrant GS14M :

1. Après avoir retiré le système de son emballage, l'apporter jusqu'à l'emplacement souhaité.
2. Poser ensuite le Mur filtrant sur la dalle en béton ou directement sur une ou plusieurs rangées de bloc polystyrène (SOUTENIR SOUS LA CUVE)
3. Monter la structure de bloc polystyrène de part et d'autres du Mur filtrant
4. Positionner et fixer des coffrages de chaque côtés, devant et derrière le mur, afin d'assurer le maintien pendant le coulage.
5. Couler ensuite le béton en une fois
6. Mettre le feutre en place directement sur le Mur filtrant avec une colle

Mise en route :

1. Vérifier l'étanchéité de tous les raccords et les resserrer si besoin
2. Ouvrir les 3 vannes de votre By Pass en amont et en aval de la pompe
3. Remplir votre bassin
4. Mettre en route la pompe de filtration

Avantages du Mur filtrant :

• Installation facile
• Pas besoin de local technique
• Idéal pour les piscines avec des blocs polystyrène
•  Fabrication Française

Installation de vos différents appareils

Conseils :

Pour l'alimentation électrique du Mur filtrant, utiliser une ligne isolée en vous raccordant directement au tableau électrique général avec fusible ou disjoncteur de 16A, protéger par un interrupteur différentiel de 30 mA.

Utiliser un câble de 3 conducteurs, terre phase neutre, en 1.5 ou 2.5 mm2 de section pour des longueurs inférieurs à 30 ml.

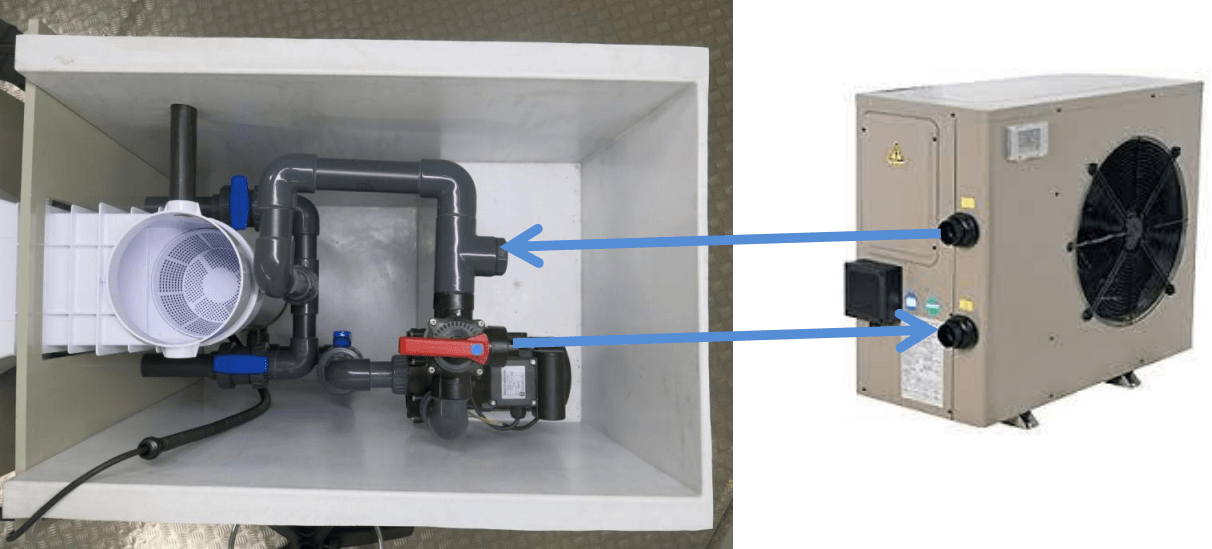

Zoom sur l'installation avec un By Pass pour installer une pompe à chaleur par exemple :

Le By Pass est est constitué d'une vanne 3 voies et d'un té de dérivation.

Dimensions du Mur filtrant
