Le Mur filtrant Weltico, un tout-en-un pour un intégration optimale
Le Mur Filtrant Weltico est un ensemble complet monté, composé d'un local technique arrière et de différents éléments personnalisables, comme :
- Le choix de finition et couleurs de capots
- L'éclairage couleur
- Couleur des pièces à sceller
- L'ajout d'un électrolyseur
Pour cela, merci de nous contacter.
Ce mur filtrant est idéal et essentiel, si vous n'avez pas la possibilité d'avoir un local technique indépendant pour stocker tous les appareils nécessaires pour la filtration et le fonctionnement de votre piscine. Il va vous permettre d'avoir tout votre système de filtration inclus dans cette installation qui n'encombrera pas votre espace extérieur.
Avantages du Mur filtrant :
- Installation rapide
- Etanche et aéré
- Intégration optimale

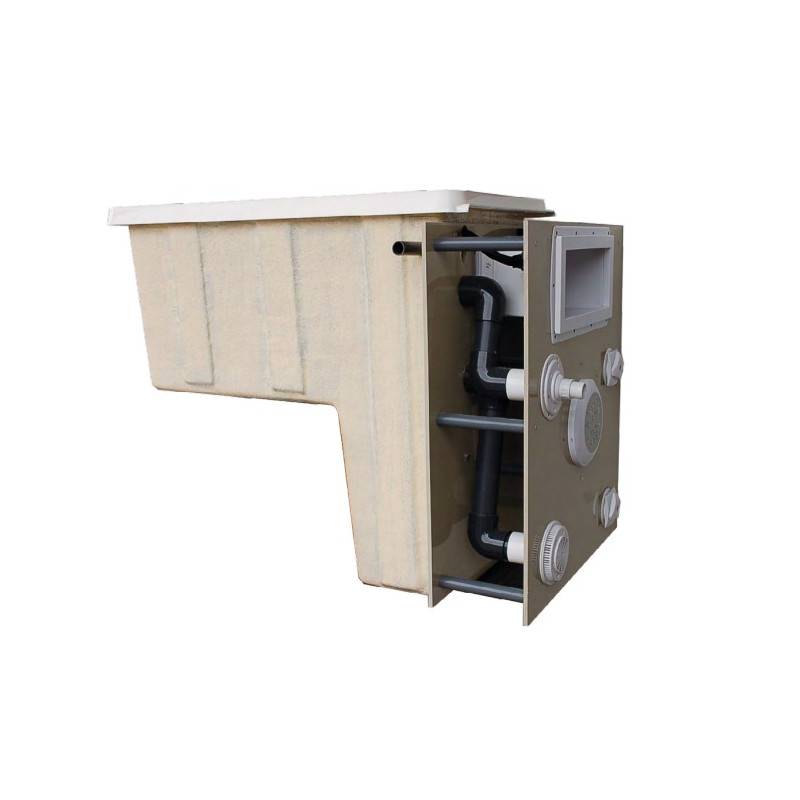

Composition du Mur Filtrant

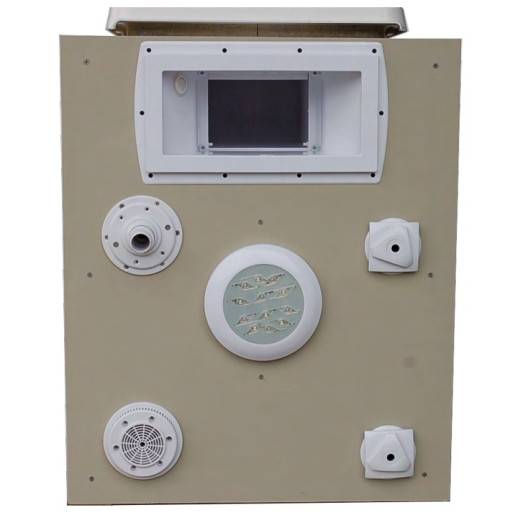

Côté façade :
- 1 skimfiltre C5 (débit de filtration, 15 m3/h maximum) ; cartouche intégrée C5 15 microns.
- 2 buses de refoulement Gamme DESIGN orientables.
- 1 couvercle ABS blanc pour la cuve "à habiller".
- 1 projecteur monobloc extra plat, Easyled Evo, 6 LEDs blanc - 19W (+ télécommande).
Dimensions : 900 x 750 x 250 mm
Côté local :
- 1 pompe PHT (moteur résiné haute température 65°C, spécialement conçue pour un local enterré).
- 1 By-Pass pour PAC ou autre système de chauffage intégré
- 1 cartouche incluse C5 (débit maximum 15 m3/h)
- 1 coffret électrique avec Module On.e (horloge connectée) et transformateur nécessaire pour contrôler la gestion du projecteur et de la pompe.
Dimensions : 1120 x 1020 x 620 mm
Conseils : noter la valeur du manomètre avec la cartouche propre, lorsque cette valeur augmentera, cela vous indiquera l'encrassement de celle-ci.
Le Module On.e connecté Bluetooth remplace le contacteur, les interrupteurs et l'horloge mécanique d'un coffret classique. Il vous permet de contrôler à proximité de votre piscine, depuis votre smartphone, votre pompe et votre éclairage.
- Dimensions façade : 900 x 750 x 250 mm
- Dimensions du caisson : 1120 x 1020 x 620 mm
- Dimensions du couvercle : 1145 x 625 mm (à habiller)
- Dimensions conditionnement caisse en bois (L x l x h) : 1500 x 800 x 110 mm
Conseils d'installation :
- Prévoir une assise sous le caisson pour éviter le porte à faux.
- Positionner la façade du mur filtrant dans la structure en polystyrène
- Coffrer le pourtour à l'aide de planches de coffrage et de serre-joints de maçonnerie
- Dans le bloc, vous trouverez les brides et les joints adaptés à la pose du liner

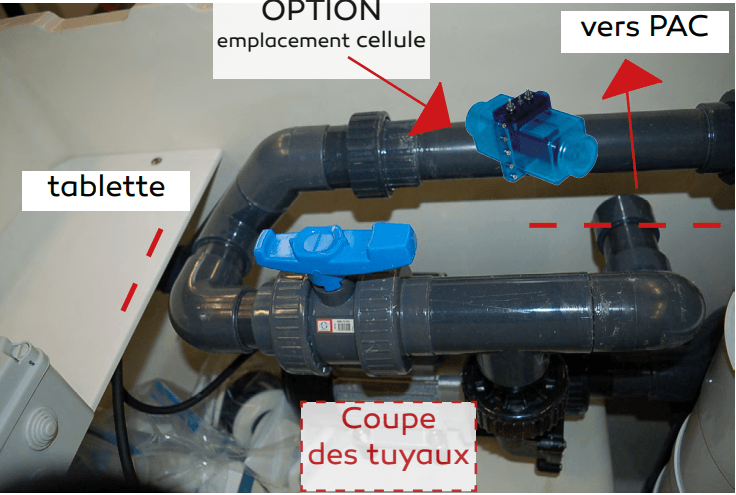

L'utilisation du By-Pass si vous souhaitez intégrer une pompe à chaleur ou autre :
- Enlever la tablette support du coffret
- Couper les tuyaux au ras des bouchons (au-dessus de la pompe et sous la tablette)
- Percer au Ø57 en face des coupes pour placer les 2 joints hublot fournis
- Mettre en place les deux joints hublot dans la cloison avant d'y passer au travers les tuyaux destinés à la PAC
