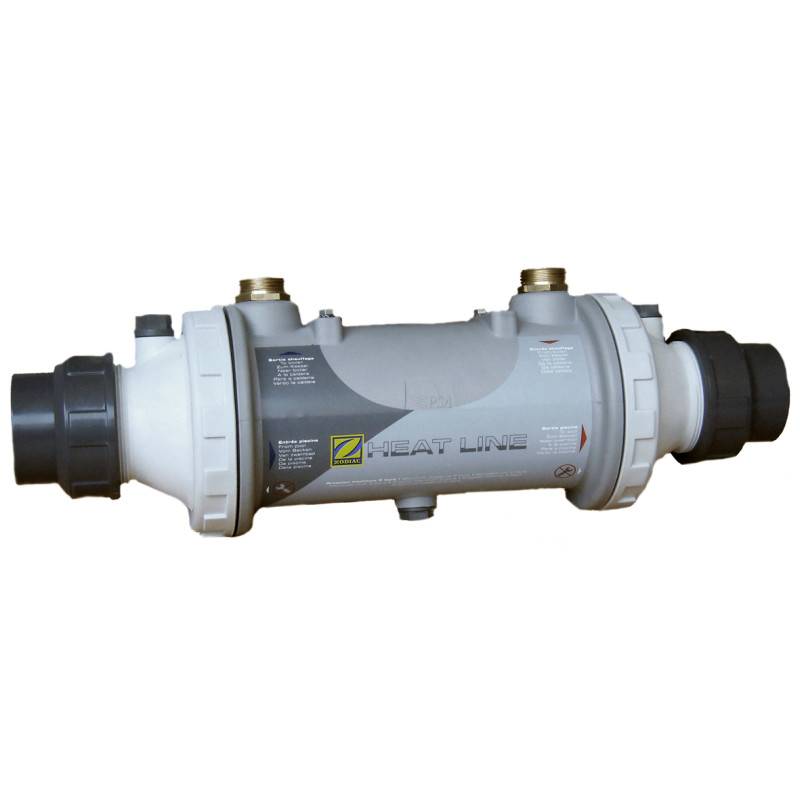

Échangeur Thermique Zodiac Heat Line 70 Modèle Nu

Échangeur Thermique Zodiac Heat Line 70 Modèle Nu
Échangeur Thermique Zodiac Heat Line 70 Modèle Nu
Échangeur Thermique Zodiac Heat Line 70 Modèle Nu
929,00 € TTC
Livraison gratuite pour la France métropolitaine. Livraison gratuite pour la France métropolitaine.
Garantie 2 ans Garantie 2 ans

L'échangeur Thermique Zodiac Heat Line 70 Modèle Nu dispose de plusieurs configurations qui permettent de vous faire profiter d'une eau à bonne température, quel que soit votre type d'installation.

Garantie 2 ans

En savoir plus sur : Échangeur Thermique Zodiac Heat Line 70 Modèle Nu

En savoir plus sur : Échangeur Thermique Zodiac Heat Line 70 Modèle Nu

Les principaux atouts de l'échangeur thermique Zodiac Heat Line 70 Modèle Nu

  • Compatible avec tous types de chauffages domestiques (pompe à chaleur, chaudière, géothermie, solaire)
  • Installation simple
  • Robustesse maximale (plaque titane, enveloppe Noryl-Polyamide)
  • Plusieurs configurations disponibles adaptables à tous types d’installation : Heat Line sans circulateur, Heat Line Nu, Heat line Plus
  • Réglage de la température : thermostat « de précision » à affichage digital
  • Fabrication européenne

Les points forts de l'échangeur thermique Zodiac Heat Line 70 Modèle Nu

Facile à installer et compatible avec la plus part des systèmes de chauffage domestique (pompe à chaleur, chaudière ou solaire …), l'échangeur thermique Zodiac Heat Line 70 Modèle Nu vous permettra de réchauffer l'eau de votre piscine de façon simple et rapide. Vous pourrez ainsi vous baignez dans une eau à une température convenable, le tout à moindre coût.

Installation de l'échangeur thermique Zodiac Heat Line 70 Modèle Nu

L’installation doit se faire dans un local technique, à proximité de la chaudière afin de réduire au maximum la perte de chaleur. L’échangeur Thermique Zodiac Heat Line 70 Modèle Nu  devra être raccordé à la sortie de filtration en position horizontale en ligne sur la tuyauterie (sans by-pass) pour une alimentation du circuit primaire par le haut.
L’alimentation électrique doit se faire en mono 220 V avec protection par un disjoncteur différentiel 30mA en tête de ligne (non fourni)
Possibilité d’inverser le sens de circulation du circuit primaire et secondaire en retournant l’échangeur.

L'échangeur thermique Zodiac Heat Line 70 Modèle Nu pour quelles piscines ?

  • Piscines extérieures, intérieures et sous abri
  • Piscines enterrées, semi enterrées, hors sol, Piscines privées, publiques,
  • Volume d’eau à partir de 50 à 200 m³ (bassin de plein air privé, climat tempéré, avec couverture isotherme, du 15 mai au 15 septembre)

Les équipements l'échangeur thermique Zodiac Heat Line 70 Modèle Nu

  • Enveloppe en Noryl / Polyamide injecté
  • Tubes en TITANE
  • Circulateur (sur modèle plus)
  • Clapet anti-retour
  • Interrupteur de débit (sur modèle sans circulateur et plus)
  • Coffret électrique pré câblé avec prise de courant 230 V (sur modèle sans circulateur et plus)
  • Thermostat de régulation digital (sur modèle sans circulateur et plus)

Caractéristiques techniques de l'échangeur thermique Zodiac Heat Line 70 Modèle Nu :

Caractéristiques techniques

Heat Line 20

Heat Line 40

Heat Line 70

Volume maximum (m3)*

50

120

200

Puissance avec primaire à 90 °C (kW)

20

40

70

Puissance avec primaire à 60 °C (kW)

8,5

17

30

Puissance avec primaire à 45 °C (kW)

4

8

14

Pression maxi (circuit piscine)

2b

2b

2b

Température maxi admissible

90 °C

90 °C

90 °C

Poids (kg) (modèle nu)

3

3

4

Raccordements :

PRIMAIRE chauffage

Ø 26/34 M

Ø 26/34 M

Ø 26/34 M

Raccordements :

SECONDAIRE piscine PVC

PVC Ø 63 ou 50

PVC Ø 63 ou 50

PVC Ø 63 ou 50

Débits : PRIMAIRE chauffage

0,9 m3/h



1,7 m3/h

3 m3/h

Débits : SECONDAIRE piscine

10 m3/h

15 m3/h

20 m3/h

Pertes de charge : PRIMAIRE chauffage

0,15 mCE

0,2 mCE

0,3 mCE

Pertes de charge : SECONDAIRE piscine

0,5 mCE

0,8 mCE

1 mCE


Fiche technique Échangeur Thermique Zodiac Heat Line 70 Modèle Nu

Fiche technique

Référence : W49NT70
Garantie : 2 ans
